產品中心
產品名稱：GNSS 高精度疊層天線
應用：自動駕駛， 高精度定位，智慧農業，集裝箱等資產追蹤
1. 產品特點:
編號:DAD1227X-1575X3540C-2540AZDZ1-T
頻率范圍: L1L2
饋針數量: 4

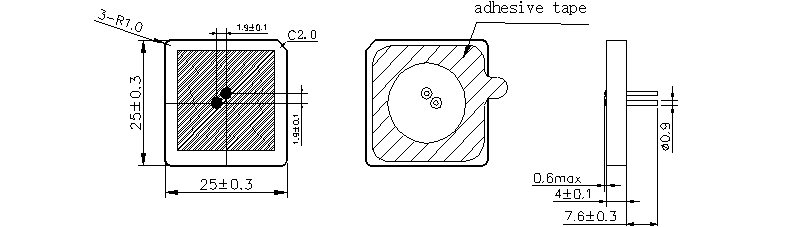

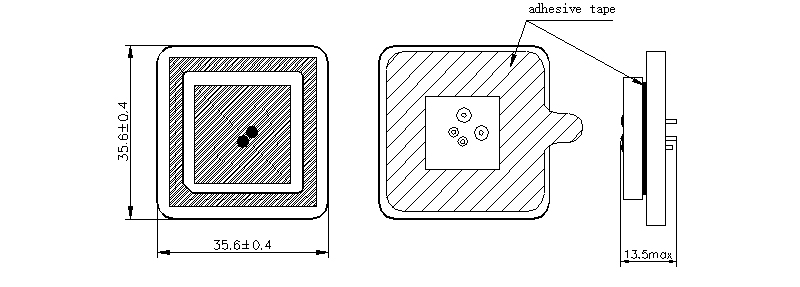

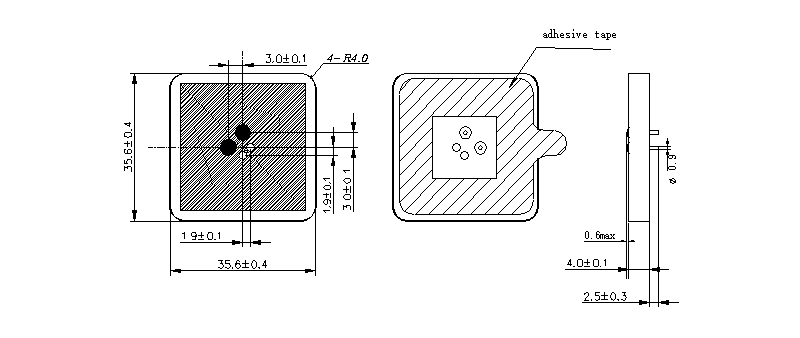

2. 外形尺寸：
3.1 技術指標
項目 | 內容 | |
天線尺寸 mm | 25*25*4 | 35.6*35.6*4 |
標稱頻率 MHz | 1575.42±1.023 | 1227.6±1.023 |
測試條件 | 不帶膠測試，70×70mm接地板 | |
增益(典型) dBi | 3.1 | 1.2 |
軸比@±40° dB max | 5.0 | 7.0 |
軸比@ 40°<q<90° & -90°<q<-40°dB max | 8.6 | 10.0 |
VSWR max | 2.0 | |
阻抗 Ω | 50 | |
溫度系數max | 20ppm/℃ | |
3.2 額定值
項目 | 內容 |
工作溫度 | -40℃～＋85℃ |
貯存溫度 | -40℃～＋105℃ |

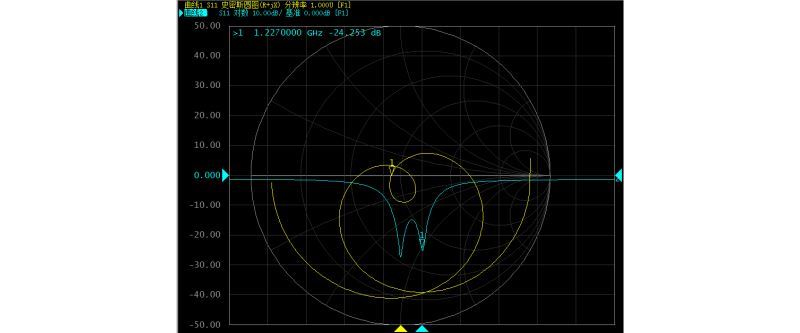

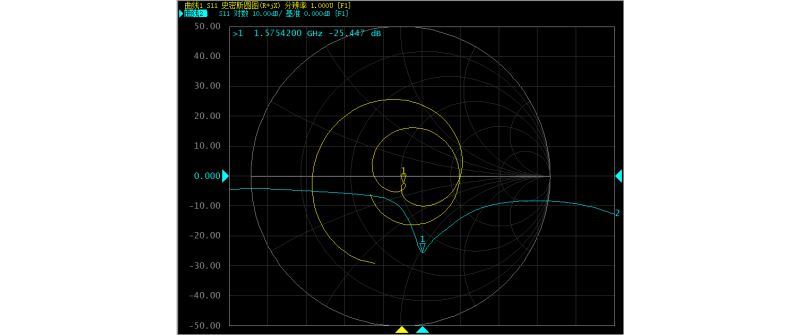

3.3 特性圖
4. 測試夾具樣板
更多詳情，請聯絡我們獲取規格書。
